SLK500T齊平膜高溫型壓力變送器
產品概述
SLK500T齊平膜高溫型壓力變送器采用平面膜直接感受壓力信號，以擴散硅壓力芯體作為敏感元件，用符合標準的硅油或橄欖油為壓力傳遞介質。測量端采用316L不銹鋼材料，特殊焊接處理的齊平隔離膜片。結構緊湊、耐腐蝕，抗震動、寬范圍溫度補償。SLK500T齊平膜高溫型壓力變送器因螺紋端面受力膜片外露直接感受壓力，可防止結垢，不衛生及粘稠壓力堵塞等問題，特別適用于醫療、食品行業有衛生要求的，粘稠流體壓力和液位測量，解決了結垢，堵塞，清潔衛生等問題。廣泛應用于食品、醫藥、釀酒等衛生型行業及測量介質可能結垢場合的壓力測試。
產品特點
1、壓力接口采用316L平膜片結構
2、衛生型，防結垢
3、具有短路保護和反極性保護
4、可測量絕壓、表壓和密封參考壓力
5、良好地密封性，能長期穩定工作
6、帶換熱片設計，高溫介質應用性能優異
7、多種輸出信號可選擇，可按客戶要求定制
性能參數
適用范圍
醫藥衛生、食品、釀酒、乳品、飲料等粘稠易堵塞衛生要求高方便清洗的場合；環保化工涂料、聚氨酯設備、油漆檢測系統…
外形尺寸及接線方式
SLK500T齊平膜高溫型壓力變送器采用平面膜直接感受壓力信號，以擴散硅壓力芯體作為敏感元件，用符合標準的硅油或橄欖油為壓力傳遞介質。測量端采用316L不銹鋼材料，特殊焊接處理的齊平隔離膜片。結構緊湊、耐腐蝕，抗震動、寬范圍溫度補償。SLK500T齊平膜高溫型壓力變送器因螺紋端面受力膜片外露直接感受壓力，可防止結垢，不衛生及粘稠壓力堵塞等問題，特別適用于醫療、食品行業有衛生要求的，粘稠流體壓力和液位測量，解決了結垢，堵塞，清潔衛生等問題。廣泛應用于食品、醫藥、釀酒等衛生型行業及測量介質可能結垢場合的壓力測試。
產品特點
1、壓力接口采用316L平膜片結構
2、衛生型，防結垢
3、具有短路保護和反極性保護
4、可測量絕壓、表壓和密封參考壓力
5、良好地密封性，能長期穩定工作
6、帶換熱片設計，高溫介質應用性能優異
7、多種輸出信號可選擇，可按客戶要求定制
性能參數
| 量程范圍 | 0～20kPa…25MPa |
| 壓力類型 | 表壓、絕壓、密封壓 |
| 供電電源 | 24V、12V |
| 輸出信號 | 4～20mA、1～5V、0～5V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -40℃～85℃、-40℃～150℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 靈敏度溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5級 |
| 絕 緣 | 100MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP65 |
| 防爆等級 | 本安防爆ExiaⅡCT6 |
| 材質 | 外殼不銹鋼；隔離膜片316L |
| 介質兼容 | 與隔離膜片兼容的液體與氣體 |
醫藥衛生、食品、釀酒、乳品、飲料等粘稠易堵塞衛生要求高方便清洗的場合；環保化工涂料、聚氨酯設備、油漆檢測系統…
外形尺寸及接線方式
|

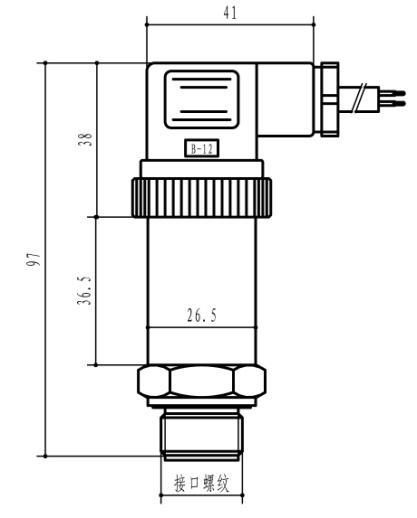

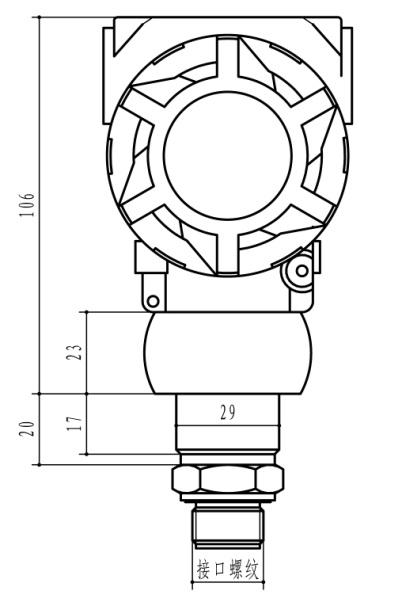

介質溫度 -40℃～85℃ （無散熱片） |
尺寸圖 單位：mm |
J1：2088殼體 | J5：赫斯曼 |
 |
 |
||
|

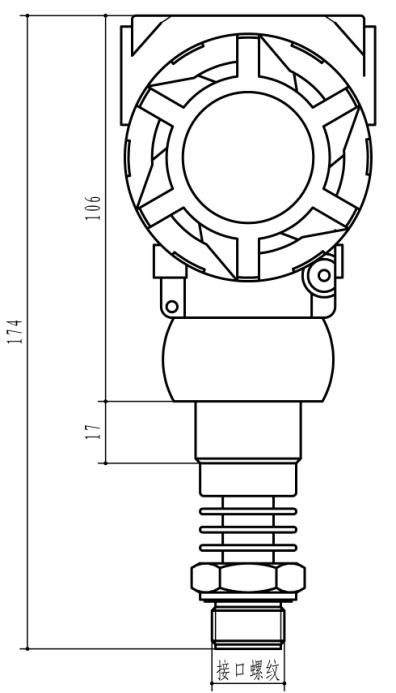

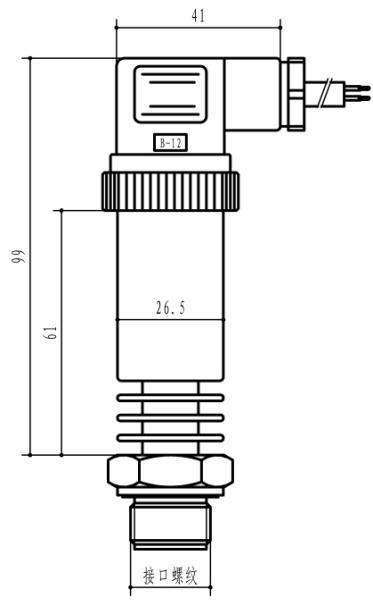

介質溫度 -40℃～150℃ （3片散熱片） |
尺寸圖 單位：mm |
J1：2088殼體 | J5：赫斯曼 |
 |
 |
||

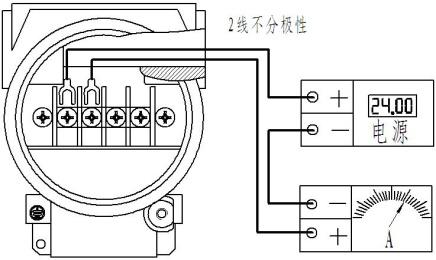

| 接線方式 | 電流輸出 |
 |
紅線：電源+ 綠線：電流輸出 |

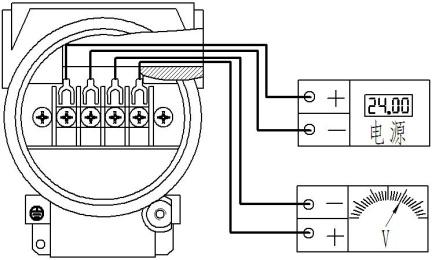

| 電壓輸出 |
 |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |

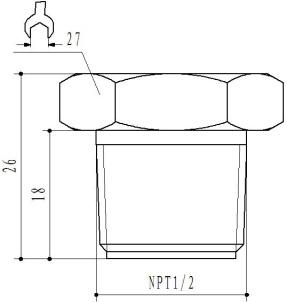

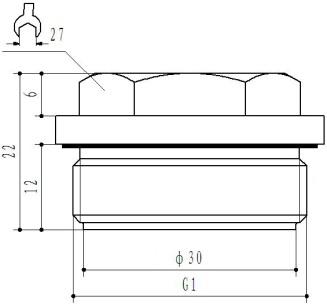

螺紋接口
| 種類 | C1：M20×1.5 | C2：G1/2 | C3：NPT1/2 | C4：G1 |
|
尺寸圖 單位：mm |
 |
 |
 |
 |
訂購指南
| 產品名稱 | ||||||||||
| SLK500T齊平膜高溫型壓力變送器 | ||||||||||
| 量程范圍 | ||||||||||
| 根據客戶要求直接填寫 | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、 | ||||||||||
| 接口螺紋 | ||||||||||
| C1：M20×1.5、C2：G1/2、C3：NPT1/2、C4：G1、C5：其它螺紋 | ||||||||||
| 附加信息 | ||||||||||
| J1:赫斯曼、J2:2088殼體 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| T1：3片散熱片、T2:5片散熱片 | ||||||||||
| 壓力類型 | ||||||||||
| G:表壓 A:絕壓 S:密封壓 | ||||||||||
| 防爆要求 | ||||||||||
| E1：本安防爆ExiaⅡCT6 (僅2088殼體有防爆可選) | ||||||||||
| SLK500T | 1MPa | V1 | B1 | C1 | J1P1T1GE1 選型舉例：SLK500T-1MPa-V1-B1-C1-J1P1T1GE1 | |||||
表示型號為SLK500T、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、螺紋接口為M20×1.5、電氣連接為赫斯曼、精度為0.5%、3片散熱片、壓力類型為表壓、本安防爆要求。
▲訂購提示
⑴ 請根據介質溫度選擇散熱片數量：介質溫度為-40℃～150℃，散熱片數量為3，介質溫度為-40℃～300℃，散熱片數量為5片。
⑵ 電氣連接請嚴格按照產品說明書上的接線方法，接線錯誤繪造成放大電路的損壞。
⑶ 安裝時請勿碰觸膜片，膜片一旦損壞，無法維修。
⑷ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
