SLK620工業法蘭型壓力變送器
產品概述
SLK620工業法蘭型壓力變送器是為滿足客戶法蘭安裝要求的一款定制產品。該產品采用進口擴散硅壓力敏感元件，是擴散硅精密機械加工、溫度補償、模擬信號處理技術的結晶，經過長期老化及穩定性篩選，產品性能穩定可靠。SLK620工業法蘭型壓力變送器以國際標準法蘭盤為接口標準，可實現用戶現場的法蘭安裝方式。主體工藝材料先進，密封固化與外部完全隔離，能滿足防潮、防水、防爆等惡劣工況要求，該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。
產品特點
1、擴散硅隔離傳感器
2、法蘭安裝
3、大尺寸膜片，全焊接密封，長期可靠耐用
4、堅固密封良好的鋁合金接線盒，戶外安裝使用
5、用于氣體，液體，蒸汽的壓力測量
6、防腐金屬膜片可選
7、有液晶顯示可選
8、特別適用于高溫或粘稠液體
9、法蘭尺寸按照客戶要求定制，安裝靈活多樣
性能參數
適用范圍
鍋爐，油田，注塑，化工，醫藥，食品，供水管網，靜壓液位，市政污水，工業廢水，工業廢液…
外形尺寸
SLK620工業法蘭型壓力變送器是為滿足客戶法蘭安裝要求的一款定制產品。該產品采用進口擴散硅壓力敏感元件，是擴散硅精密機械加工、溫度補償、模擬信號處理技術的結晶，經過長期老化及穩定性篩選，產品性能穩定可靠。SLK620工業法蘭型壓力變送器以國際標準法蘭盤為接口標準，可實現用戶現場的法蘭安裝方式。主體工藝材料先進，密封固化與外部完全隔離，能滿足防潮、防水、防爆等惡劣工況要求，該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。
產品特點
1、擴散硅隔離傳感器
2、法蘭安裝
3、大尺寸膜片，全焊接密封，長期可靠耐用
4、堅固密封良好的鋁合金接線盒，戶外安裝使用
5、用于氣體，液體，蒸汽的壓力測量
6、防腐金屬膜片可選
7、有液晶顯示可選
8、特別適用于高溫或粘稠液體
9、法蘭尺寸按照客戶要求定制，安裝靈活多樣
性能參數
| 量程范圍 | -100kPa…0～20kPa…10MPa |
| 壓力類型 | 表壓、絕壓、密封壓 |
| 供電電源 | 24V、12V |
| 輸出信號 | 4～20mA、1～5V、0～5V、0.5～4.5V 、0～10V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -40℃～150℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 靈敏度溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5、0.3級可選 |
| 絕 緣 | 100MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP65 |
| 防爆等級 | ExdⅡCT6 |
| 材質 | 外殼低銅鋁合金；隔離膜片316L |
| 介質兼容 | 與316L不銹鋼兼容的各種介質 |
鍋爐，油田，注塑，化工，醫藥，食品，供水管網，靜壓液位，市政污水，工業廢水，工業廢液…
外形尺寸
|

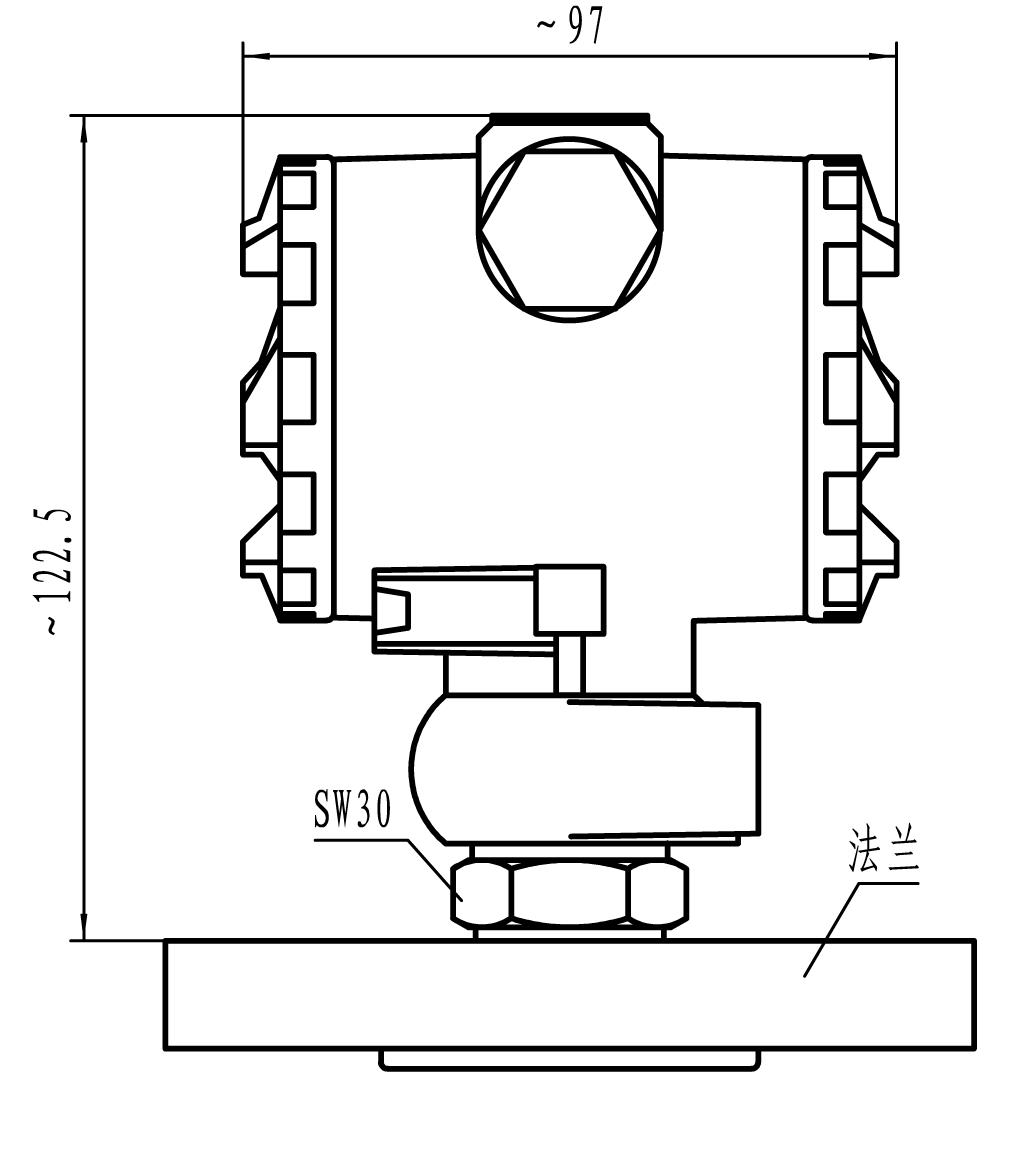

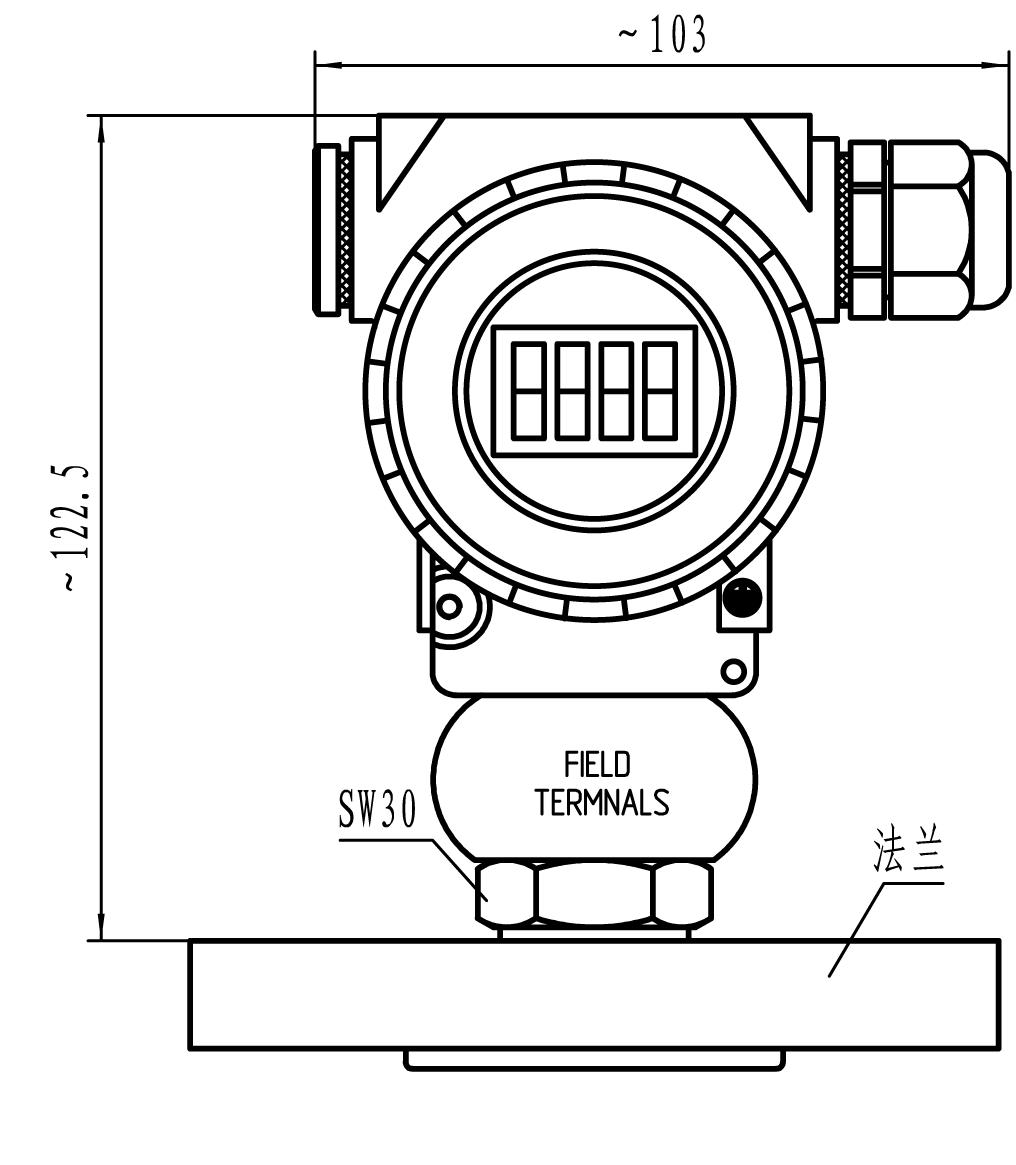

介質溫度 -40℃～85℃ （無散熱片） |
尺寸圖 單位：mm |
J1：2088殼體 | J2：2088殼體帶顯示 |
 |
 |
||
|

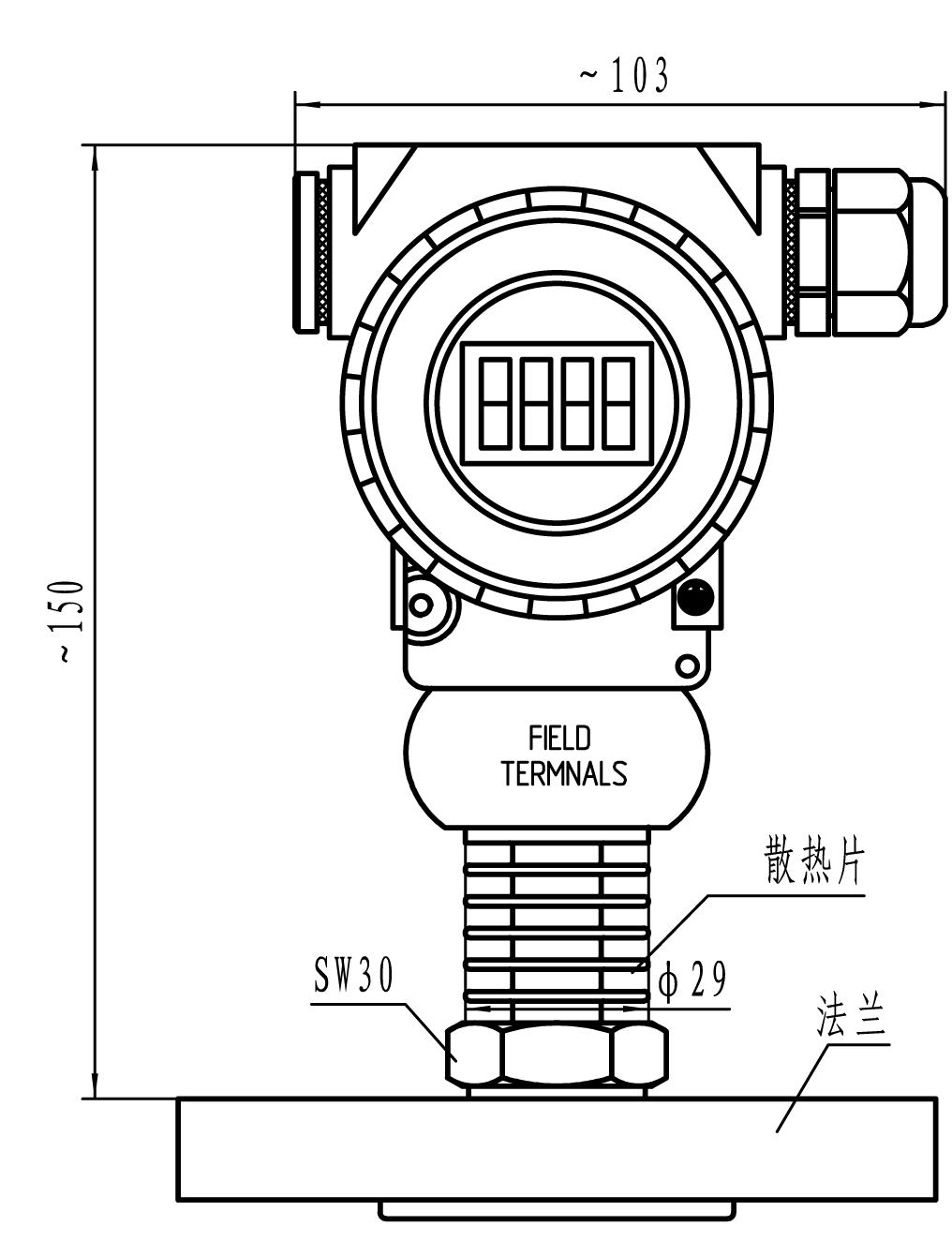

介質溫度 -40℃～150℃ （5片散熱片） |
尺寸圖 單位：mm |
J1：2088殼體 | J2：2088殼體帶顯示 |
 |
 |
||
|

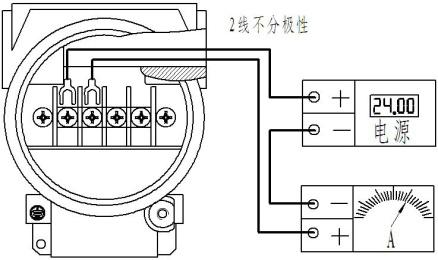

接線方式 (電流輸出） |
 |
 |
|
|

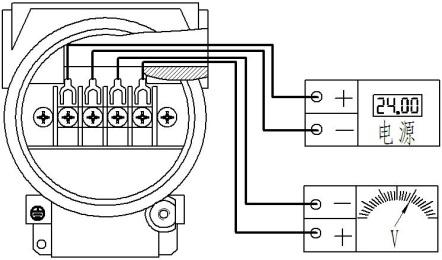

接線方式 (電壓輸出） |
 |
 |
|
訂購指南
| 產品名稱 | ||||||||||
| SLK620工業法蘭型壓力變送器 | ||||||||||
| 量程范圍 | ||||||||||
| -100kPa…0～10kPa…100MPa | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、B5:0.5V～4.5V | ||||||||||
| 接口螺紋 | ||||||||||
| C1：DN25、C2：DN40、C3：DN50、C4：DN80、C5：其它法蘭大小 | ||||||||||
| 附加信息 | ||||||||||
| J1:2088殼體、J2:2088殼體帶顯示、J3:133殼體 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| 壓力類型 | ||||||||||
| G:表壓 A:絕壓 S:密封壓 | ||||||||||
| 防爆要求 | ||||||||||
| E1：本安防爆ExiaⅡCT6 (僅2088殼體有防爆可選) | ||||||||||
| T1: 5散熱片數量 （不選即無散熱片） | ||||||||||
| SLK620 | 1MPa | V1 | B1 | C1 | J1P1GE1 選型舉例：SLK620-1MPa-V1-B1-C1-J1P1GE1T1 | |||||
表示型號為SLK620、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、法蘭尺寸為DN25法蘭、電氣連接為2088殼體、精度為0.5％、壓力類型為表壓、本安防爆要求、散熱片數量為。
▲訂購提示
1、 請根據介質溫度選擇散熱片數量：介質溫度為-40℃～85℃，無需散熱片；介質溫度為-40℃～150℃，散熱片數量為5。
2、 帶顯示分為數碼管顯示和液晶顯示兩種，請在訂單中說明。
3、 若對產品外形和性能參數有特殊要求，本公司可提供定制。
