1. 產品型號： 產品型號請聯系我們，給您提供及時完善的選型支持。

　　2. 量程：訂購的壓力變送器需要測量的壓力（壓強）上限，通常情況下，為了應對意外出現的過載現象而使變器免于損壞，訂購的壓力變送器量程通常大于現場測量最大壓力約1/3。例如：現場測量的量程最大約為2MPa,客戶在訂購時最好訂購量程為3MPa的壓力變送器。

　　3. 輸出信號：通常的壓力變送器輸出信號為電壓（0-5V，0-10V等）和電流（0-20mA,4-20mA等）信號，適用于不同的需求，電流輸出信號的變送器抗干擾能力較強，有很好的遠傳能力。電壓力輸出的傳感器適合于短距離的計算機采集和高頻響要求。

　　4. 供電電源：壓力變送器正常工作需要合適的激勵電源。通常情況下，電流輸出信號的壓力變送器供電為24VDC，電壓力輸出信號的壓力變送器供電15VDC和24VDC及±15VDC都較為常見。客戶也可以根據自己現場能夠提供的電源與我們溝通說明情況。

　　5. 測量精度：該參數為壓力變送器按準（精）確度高低分成的等級。衡量壓力變送器測量水平的重要參數。0.1% 0.25% 0.5%較為常見。在訂購時首先要搞清楚自己的測量和控制要達到什么水平，雖然說變送器的測量精度等級越高越好，但價格往往和精度等級成正比，夠用即可。

　　6. 壓力接口：壓力變送器在測量過程中，需要和被測量量進行勾通。通常的勾通的方式為螺紋形式，較為常見的有M20X1.5和M12X1，當測量壓力較小時也有直徑為8mm的寶塔形皮插管。具體的要求要視測量壓力大小和現場情況 而定，客戶也可提出其它要求和供應單位協商解決。

　　7．封裝出線形式：壓力變送器工作的環境較為復雜，如果變送器在較為惡劣的工作環境下又沒有作出相應的防護措施，會大大影響變送器的使用壽命。例如長期工作在室外風吹日曬雨淋等，都要相對的在制作時作出防護。

　　8．導線長度：變送器的工作地點和控制地點往往有或長或短的一定距離，如果距離較短的話，在訂購時需提醒供應單位帶足夠長的導線，盡量避免中間接線，如果需要接線時一定要選有帶屏蔽的信號線，以免傳輸過程中損失信號。

　　9．環境與介質溫度：壓力變送器如果工作的環境溫度和測量介質溫度如果過高的話就要與我們溝通說明，上限通常以60℃為限。下限通常以-10℃為限。

　　10．特殊介質：當測量介有存在以下問題時請及時與我們溝通說明，以免影響正常使用。

　　1）測量介質具有腐蝕性。

　　2）測量介質具有較強的滲透能力。

　　3）測量介質有很大的溫差變化量。

　　

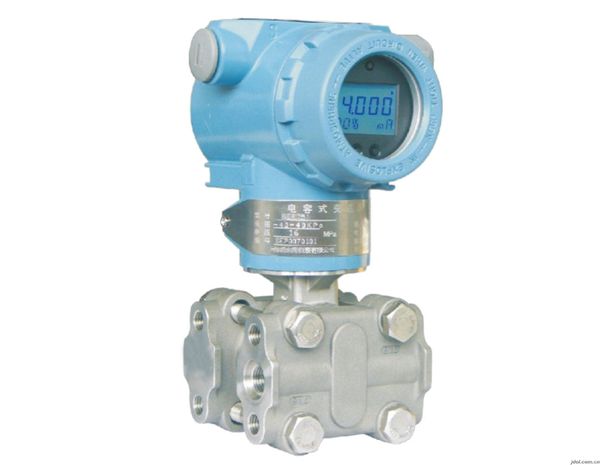

　　TK3051系列壓力變送器

　　TK3051系列智能壓力變送器、差壓變送器是過程變量變送器中最重要的一類，應用范圍很廣，除了可用于壓力、差壓測量之外，還可用于流量、液位、比重等其他參數測量。具有模擬或數字輸出信號，并且具有通信與自我診斷的能力，高精確度（0.1％～0.075％），大量程比（最大可到100：1）和高穩定性（1～5年）。廣泛應用于石油、化工、電力、食品、造紙、市政工程等行業。

　　■ TK3051系列壓力變送器 全面解決方案：

　　小巧而質輕的設計，具有最佳的性能，高量程比對現場的庫存要求最低。

　　可采用一體化安裝閥組，可節約安裝費，因為可將變送器和閥組在工廠一體化裝配，并在工廠完成了泄露檢查和效驗。

　　1199“調整型”直接安裝式遠傳可節約采購和安裝費用20%以上，性能提高超過10%，響應時間加快10%以上

　　主要元件采用進口

　　具有國內外最新壓力變送器的結構優點和良好性能

　　通用型安裝結構及規格，替代能力強，是新一代壓力測量的優秀換代產品

　　■ TK3051系列智能型變送器工作原理：

　　點擊上圖放大

　　上圖中敏感元件測得的壓力信號，通過振蕩和解調環節轉換成與壓力成正比的直流信號，A/D轉換器將此電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它還進行傳感線性化、重置測量范圍、工作單位換算、阻尼、開方、傳感器微調等運算，以及診斷和數字通訊。

　　D/A轉換器把微處理器來的并經校正過的數字信號轉換為4～20mA模擬信號并送到輸出回路。

　　EEPROM 保存所有組態、特性化和數字微調數據，這些數據可用變送器軟件修改。數據存貯在EEPROM 內即使斷電也保存完整。

　　數字通信線路為變送器提供一個與外部設備（采用HART協議的控制系統）的連接接口。此線路檢測疊加在4～20mA信號上的數字信號，并通過回路傳送所需信息。

　　■ TK3051系列智能型變送器詳細介紹：

　　電子部件：采用先進的集成電路及表面貼裝（SMT）技術，變送器的電子部件由一塊電路板組成。

　　變送器的微處理器控制A/D和D/A轉換的工作也能完成自診斷及實現數字通訊。

　　工作時，一個數字壓力值被微處理器，并作為數字儲存，以確保精密的修正和工程單位的轉換。此外，微處理器也能完成傳感器的線性化、量程比、阻尼時間以及其它功能，EEPEOM存儲所有的組態、特性化及數字微調的參數，存儲器為非易失性的，因此，即使斷電，所有存儲的數據仍能完好保持，以隨時實現智能的通訊。

　　軟件：通過一臺HART通訊器對3051智能變送器進行測試和組態?；蛘咄ㄟ^任意的支持HART通訊協議的上位系統完成通訊。

　　ART協議使用工業標準的BBLL202移頻鍵控（FSK）技術，以1200Hz或2200Hz的數字信號疊加在4～20mA的信號上實現通訊。通訊時頻率信號對4～20mA的過程信號不產生任何干擾。

　　自診斷：3051智能變送器可完成連續地自診斷。如果變送器被檢測出故障，則變送器的輸出由用戶可選擇大于22mA或小于3.8mA其中一個值，并且任何的HART上位機設備均能顯示該變送器自診斷的特殊信息代碼。

　　格式化：格式化功能是在變送器進行初始化設定和對數字電子部件進行維護時使用的，標準的格式化菜單提供了兩個功能：特性化和數字微調。

　　特性化：盡管3051智能變送器在出廠時就已被特性化處理好，但用戶仍可以使用這一功能將現有的3051模擬變送器作一些簡單的更新，使它轉換為智能型。特性化功能：調節3051智能電容式變送器的電子部件，讓它正確地反映傳感器的輸出。

　　本功能允許對變送器的特性進行數字標定，以達到制造廠標定的壓力標準值。數字微調包括兩種獨立的操作：

　?、賯鞲衅魑⒄{：可以調節數字過程變量的讀數，使之精確反映壓力輸入；

　?、谀M輸出調整：使儀表的數字電流與儀表的4～20mA模擬輸出電流一致。

　　組態：

　　1、標準組態：除非特別指定，否則將按下列組態供貨；

　　工程單位：KPa；4mA-0KPa；20mA—量程上限值；輸出—線性。

　　2、軟件標簽：空白；軟件標簽（8個字符），除非指明，否則是空白。

　　3、除標準組態參數外，用戶還可以指定下表附加的數據。

　　描述符

　　16字符

　　隔離膜片材料

　　類型碼信息

　　信息

　　32字符

　　傳感器充液

　　類型碼信息

　　日期

　　日月年

　　排液/排氣

　　類型碼信息

　　阻尼

　　秒

　　一體化表頭

　　已安裝或沒有

　　遠傳膜盒

　　特定的信息

　　法蘭材質

　　類型碼信息

　　故障報警模式

　　高或低

　　O型圈材料

　　類型碼信息

　　參數寫保護

　　關或開

　　■ TK3051通用技術性能和參數：

　　●輸出信號：二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（適用于3051系列）

　　●供電電源：12～45V.DC（詳見負載特性圖）

　　●負載特性：

　　●電源影響：<0.005%/V

　　●負載影響：電源穩定時，無負載影響。

　　●遷移特性：最大正遷移量500%

　　最大負遷移量600%

　　注：①負遷移量的絕對值，不大于一個工程大氣壓。

　?、谶w移后的上限或下限絕對值，均不應超過最大測量范圍的上限值。

　?、鄄顗毫髁孔兯推鬟w移會破壞開方特性，故不能進行遷移。

　　④絕對壓力變送器不能進行負遷移。

　　●阻尼：通?？稍?.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。

　　●啟動時間：<2秒，不需預熱

　　●工作環境：環境溫度見第45頁的表1

　　環境濕度 0～100%

　　●防護特性：防護能力 IPS-65

　　●防爆類型：隔爆型 Exd II BT4-6

　　本安型 Exia IICT5

　　●靜壓影響：DP類零位誤差：對于14MPa，±0.1%最大量程限值或±0.25%最大量程限值（量程代號為3），在管道壓 力下通過調零給予校正。

　　HP類零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。

　　●電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。

　　●指示表（%）：電流表 標尺長44.5mm 精度±2%

　　液晶數顯 精度±0.2%

　　●振動影響：任何方向200Hz振動時，±0.05%/g。

　　●安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來消除。

　　●重量：3.9Kg（不包括附件），1151系列重量為5.4Kg（不包括附件）

　　■ TK3051系列壓力變送器引壓方式：

　　選件類型

　　代號

　　名稱

　　示意圖

　　說明

　　引壓附件

　　不注

　　橢圓接頭

　　-

　　引壓孔為橢圓接頭內螺NPT 1/2

　　C1

　　NPT1/2外

　　螺紋接頭

　　一端與橢圓接頭內螺紋孔相連，另一端與引壓管Φ14相焊接。

　　C2

　　M20×1.5

　　丁字接頭

　　一端壓緊在變送器的壓力容室或三閥組上，另一端與引壓管Φ14相焊接。

　　C3

　　NPT1/4外

　　螺紋接頭

　　一端擰入變送器壓力容室的內螺紋孔內，另一端與引壓管Φ14相焊接。

　　接觸介質O形環

　　不注

　　氟橡膠

　　在濃酸、強氧化酸、有機溶液中較穩定，不能用于氨類介質。

　　W2

　　橡膠

　　具有良好的耐油性和耐寒性。

　　W3

　　乙烯-丙烯

　　橡膠

　　有良好的耐臭氧性。耐氣候性，不宜用于汽油或變壓器油中。

　　W4

　　氯丁橡膠

　　抗臭氧和耐油性好，耐中強酸和氨類物質。

　　輸入/輸出

　　特性

　　不注

　　正向特性

　　輸出電流與輸入壓力成正比。

　　V1

　　反向特性

　　1.對DP、HP或DR用戶可先通過正向特性調準量程，再采用負遷移將無壓力輸入時的電流調為20mA，然后把被測壓力接到低壓側即可實現。

　　2.對GP必須通過制造廠專裝配和調試來實現。

　　防爆

　　I

　　本安型

　　-

　　防爆標志ExiaⅡCT5

　　表面處理

　　K1

　　脫脂處理

　　-

　　脫脂后干燥處理

　　K2

　　用惰性液灌充元件，并經脫脂處理。

　　■ TK3051電氣連接：

　　電子殼體的兩側有兩個NPT1/2內螺紋孔，選擇一側作為電纜的引入口，另一側用螺塞密封，以防止塵埃和水氣的侵入。對于防爆型產品應嚴格按產品說明書的要求，處理電纜引入口。

　　■ TK3051安裝方式：

　　變送器的安裝方式有三類：一是借助于多種結構的安裝支架（圖A～C），獨立安裝于測量對象之外，適用于DP、HP、DR、DP、GP和AP型；二是遠傳裝置固定在測量對象上，而變送器主體借助于安裝支架進行獨立安裝（圖D），適用于DP型遠傳差壓變送器和GP型遠傳壓力變送器；三是無安裝支架，變送器與測量對象聯體安裝（圖E），適用于LT和ST型液位變送器。

　　A.板裝彎支架.訂貨代號B2

　　B.管裝彎支架.訂貨代號B1

　　C.管裝平支架.訂貨代號B3

　　D.管裝平支架（B3），用于遠傳變送器安裝

　　E.無安裝支架，用于液位變送器聯體安裝

　　■ TK3051典型產品裝配分解圖：

　　點擊上圖放大

　　■ TK3051典型產品外形尺寸外形尺寸圖：

　　■ TK3051系列壓力變送器 特點：

　　采用微處理器從而使靈活性增大，功能增強。

　　具有很強的自診斷能力。

　　零點和量程調整互不影響。

　　兼有遠程和本地量程、零點調整。

　　帶非易失性存貯器。

　　穩定性能好，精度高，阻尼可調，抗單向過載能力強。

　　數字式集成電路設計減少了零件數與機械互連件，因而改善了性能的可靠性。

　　無論從設計到安裝，從維護到操作都能實現最優化的測量概念。

　　■

　　TK3051系列壓力變送器 性能：

　　工業領域中最佳的總體性能±0.15%，令回路性能最優化

　　五年穩定性±0.15%，可大大降低效驗和維護費用

　　更快的動態響應，可降低過程的可變性

　　引進技術可實現全面測量方案

　　本地及外部：零點、量程調整

　　■

　　系列產品：

　　TK3051DP智能差壓變送器

　　TK3051DR智能微差壓變送器

　　TK3051HP智能高靜壓差壓變送器

　　TK3051AP智能絕對壓力變送器

　　TK3051GP智能壓力變送器

　　TK3051L智能法蘭安裝液位變送器

　　TK3051DP智能遠傳差壓變送器

　　TK3051GP智能遠傳壓力變送器

　　TK3051T型表壓/絕壓變送器

　　TK3051CD/CG/CA/HP型壓力變送器

　　■

　　主要產品介紹：

　　3051C差壓、表壓與絕壓變送器

　　※ 性能優異：精度可達0.075%，量程比100：1

　　※ 差壓：校驗量程從4inH2O至1000psi

　　※ 表壓：校驗量程從4inH2O至1000psi

　　※ 絕壓：校驗量程從150inH2O至1000psi

　　※ 過程隔離膜片：316L不銹鋼，哈氏合金C，蒙乃爾，鉭

　　※ 設計小巧，堅固質輕，易于安裝

　　※ 復合量程（僅限CD，CG），可測量負壓

　　3051T型表壓與絕壓變送器

　　※ 性能優異：精度可達0.075%，量程比100：1

　　※ 表壓：校驗量程從2.9psi至8700psi

　　※ 絕壓：校驗量程從1.5kPa至21MPa

　　※ 過程隔離膜片：316L不銹鋼，哈氏合金C

　　※ 灌充液：硅油與惰性液

　　※ 可測量負壓 3051L型液位變送器

　　※ 液位測量精度可達0.075%，量程比100：1

　　※ 校驗量程從150inH2O至8315inH2O

　　※ 平膜片式，2-，3-，與4inch；伸出式膜片

　　※ 多種灌充液可選，可滿足不同應用場合需要

　　※ 小巧而質輕，易于安裝維護

　　※ 接液件材料：316L不銹鋼，哈氏合金C和鉭

　　■ TK3051系列壓力變送器安裝及引壓連接方式：

　　點擊上圖放大

　　■ TK3051系列壓力變送器選型圖：

　　點擊上圖放大

　　■ TK3051系列壓力變送器接線圖：

　　羅斯蒙特3051S高精度壓力變送器詳解

　　一個具有發展潛力的平臺設計是變送器得以成功的關鍵

　　具有可變規模(Scalable)平臺設計的新一代羅斯蒙特3051壓力變送器,無論從設計到安裝,從維護到操作都能實現最優的測量理念。· 同類產品性能最優，精度高達0.04％

　　超級模塊(SuperModule)平臺設計的羅斯蒙特3051壓力變送器具備超常的產品性能。先進的土星(SaturnTM)傳感器檢測技術，優化了產品的性能并擴大了自診斷能力。· 在工業中首先實現在實際過程條件下保持10年的穩定性

　　將超級模塊與單一電子板線路安置于全焊接真空密封的的316L不銹鋼體中，因而消除了濕度與現場惡劣環境的影響。

　　· 12年有限壽命期保證,實現了空前的可靠性

　　超級模塊和可靠的設計平臺,進一步提高了安裝水平,同時具有先進自診斷能力

　　· 超級模塊(SuperModule)設計平臺可使安裝與維護更為經濟

　　可變規模的結構能使超級模塊直接安裝,得到最大限度的優異性能與可靠性。靈活的遠程安裝的表頭實現了對所有數字信號與自診斷的訪問。

　　· 可變規模功能的設計,滿足你不斷擴展的需求

　　從基本過程變量的產生到先進工廠管控網(PlantWebTM)的功能,以及高度一體化的測量解決方案， 羅斯蒙特3051壓力變送器系列滿足每一應用場合的要求。

　　靈活多變的測量平臺是變送器取得成功之所在

　　論使流量、液位、還是壓力應用，羅斯蒙特3051超級模頭位核心來構造你的測量儀表。你得到的是與閥組和一次測量元件一體化裝配、標定及

　　按Rosemount羅斯蒙特最嚴格的標準測試好了的儀表，真正實現即裝即用。

　　好的測量方案不僅是采購與安裝。超級模塊雙倍的可靠性與性能，減少了標定頻率和周期性維護，修理及庫存成本，還有羅斯蒙特在儀表工業率先實行的12年有限質量保證期的支持。通過與自診斷，測量和過程控制功能塊的不同組合，羅斯蒙特3051S壓力變送器實現了真正意義上的可變功能和規模，實現了一個開放的，以現場儀表為基礎的PlantWeb結構。更好的測量方案簡化了你的采購過程，減少了你的維修開支，而且改善了你的操作效率。所有這一切都始于羅斯蒙特新一代的羅斯蒙特3051S超級模頭。減少資金、工程與安裝支出專家軟件工具減少了設計時間并驗證正確的設備選型高度一體化的解決方案減少了設計與采購費用

　　預組裝好、測試好與標定好的儀表自動化設備使安裝費削減到最小程度可變規模的平臺縮減了庫存費，并支持先進功能的升級減少操作與維修支出0.04%的精度與10年的穩定性使得儀表幾乎無需維護直接安裝消除了需要頻繁維修的引壓管遠程診斷減少了排除故障的時間及消除到現場不必要的差事優越的結構堅固性減少了過程停車時間與替換零件費出類拔萃的安裝性能改善了過程的控制增強安全與環保遠程電子顯示設備增加了人員的安全程度高度一體化、直接安裝的組合件減少了流體潛在的泄露工業一流的響應時間可立即反應過程的變化運用統計學的過程監視診斷防止過程失常并改善控制

　　羅斯蒙特3051_C型共平面法蘭結構的(CoplanarTM)差壓、表壓與絕壓變送器性能指標高達0.04%的精度，量程比200:1提供10年的穩定性與有限的壽命期保證共平面法蘭的平臺實現了一體化閥組、一次元件與遠傳膜盒的解決方案標定量程從0.1inH2O至4000psi過程隔離膜片材質為316L不銹鋼、哈氏合金C、蒙乃爾合金、鉭、鍍金蒙乃爾或鍍金316L不銹鋼· 羅斯蒙特3051S_T型直接插入式(In-Line)表壓與絕壓變送器

　　性能指標高達0.04%的精度，量程比200:1提供10年的穩定性與有限壽命期的保證標定量程從0.15至10000psi提供多種過程連接件過程隔離膜片材質為316L不銹鋼、哈氏合金C

　　· 羅斯蒙特3051型液位變送器性能指標高達0.065%的精度，量程比100:1平齊式膜片及2、4和6英寸延伸式膜片可提供多種灌充液與被測介質接觸材質為316L不銹鋼、哈氏合金C或鉭金屬

　　以下是相關提問：

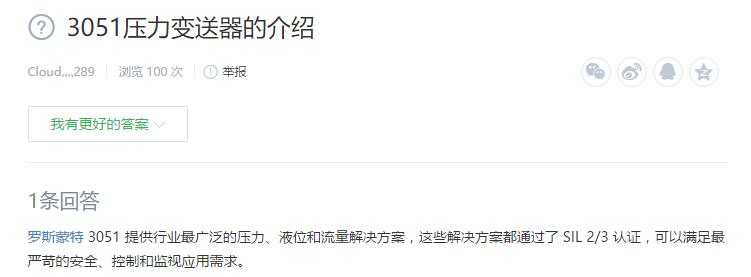

　　1、3051壓力變送器的介紹

　　羅斯蒙特 3051 提供行業最廣泛的壓力、液位和流量解決方案，這些解決方案都通過了 SIL 2/3 認證，可以滿足最嚴苛的安全、控制和監視應用需求。

　　2、羅斯蒙特3051s差壓變送器大概多少錢

　　高精度的 五六千至少
