3051壓力變送器菜單內容和故障檢修表,我們先來說一說菜單內容，3051壓力變送器液晶表頭顯示縮寫的運行、錯誤和警告信息便于變送器故障檢修。信息的顯示順序按其優先級排列，正常運行的信息在最后顯示。為確定顯示信息的原因，采用 HART 通訊裝置進一步向變送器查詢。下面我們就來告訴大家液晶顯示屏上出現在字母表示什么意思。

　　3051壓力變送器菜單內容：

　　Error（錯誤）：錯誤信息顯示在液晶表頭顯示器上通報影響變送器運行的嚴重問題。在錯誤狀態得到糾正之前表頭一直顯示錯誤信息而且模擬輸出被強制改動到指定的報警水平。在報警狀態下不顯示其他變送器信息。

　　FAIL（故障）：變送器 CPU 主板和傳感器模塊不兼容。如果遇到此條信息并需要幫助，請撥打 800-999-9307 與羅斯蒙特客戶中心聯系。

　　Fail Module（故障模塊）：傳感器模塊斷開或出現故障。檢驗傳感器模塊帶狀電纜是否連接到電子線路板的后端。如果帶狀電纜連接正確，表明傳感器模塊內部有故障。故障的可能來源包括：傳感器模塊接收不到壓力或溫度更新。模塊中影響變送器運行的非易失內存故障被內存檢驗程序檢測

　　.

　　Fail Elect（故障電子線路板）：由于內部故障，變送器電子線路板出現故障。有些故障電子線路板錯誤用戶可以修理。任何以“FACTORY（工廠）”結尾的錯誤信息表明該錯誤不可修理。

　　Fail Config（故障組態）：在某個位置檢測到影響變送器運行的內存故障，并且該故障用戶可以修理。

　　Warnings（警告）：液晶顯示器上出現的警告向您通報變送器或變送器當前運行出現用戶可以修理的問題。警告與變送器其他信息交替出現，直到警告狀態得到糾正或變送器結束產生警告信息的運行為止。

　　Press Limit（壓力極限值）：變送器讀出的過程變量不在變送器量程之內。

　　Temp Limit（溫度極限值）：由變送器讀出的第二變量溫度不在變送器量程之內。

　　Curr Fixed（電流固定值）：變送器處于多站式模塊。模擬輸出不能跟蹤壓力變化。

　　Curr Saturd（電流飽和值）：由模塊讀出的壓力不在指定量程之內并且模擬輸出被強制改動到飽和電平。

　　Loop Test（回路測試）：回路測試正在進行。在回路測試或 4-20 mA 微調過程中，模擬輸出被設置成固定值。表頭顯示器將在選定的以毫安為單位的電流值與“LOOP TEST（回路測試）”之間進行交替顯示。

　　Xmtr Info（變送器信息）：在變送器內存中，由內存檢驗程序檢測到非易失內存故障。

　　Operation（運行）：正常運行信息出現在液晶表頭上以確認動作或通報變送器運行狀態。運行信息與其他變送器信息一起顯示并保證不會對變送器的設置進行修正或改變。

　　Zero Pass（零點通過）：用本機零點調整按鈕設置的零點值被變送器驗收并且輸出應變成 4 mA。

　　Zero Fail（零點故障）：用本機零點調整按鈕設置的零點值超出特定量程的最大量程比或者由變送器經受的壓力超過傳感器的極限值。

　　Span Pass（量程通過）：用本機量程調整按鈕設置的量程值被變送器驗收并且輸出應改變?yōu)?20 mA。

　　Span Fail（量程故障）：用本機量程調整按鈕設置的量程值超過特定量程的最大量程比或者由變送器經受的壓力超過傳感器的極限值。

　　LOCAL DSBLD（本機禁用）：在用一體化零點與量程按鈕進行重置量程時會出現該條信息，表明變送器本機零點與量程調整功能被禁用。本機調整功能可能被變送器電路板上的變送器安全跳線禁用或者通過 275 型通訊裝置命令禁用。有關安全跳線和軟件鎖定的信息。

　　Write Protect（寫保護）：在安全跳線處于 ON（開）位置時，如果您試圖改變變送器的組態數據，該條信息就會出現。更多有關安裝跳線信息。

　　如何拆卸和安裝3051壓力變送器

　　3051壓力變送器的拆卸：

　　準備工具：兩把活動扳手，一把防爆十字螺絲刀，白膠布，絕緣膠帶，檢測儀XP3140。

　　1、關閉壓力變送器根部閥和進氣閥，開啟放空閥，待檢測儀XP3140確認可燃?xì)怏w放空完畢后關閉放空閥。

　　2、確認機柜間壓力變送器電源已卸載

　　3、用梅花起子卸開壓力變送器蓋板，解除信號線,用絕緣膠帶保護好信號線及其電纜標號

　　4、用活動扳手?jǐn)Q除變送器引壓管接頭，并用絕緣膠帶妥善保護引壓管頭部

　　5、拆除變送器固定螺絲,將變送器從支架上取下來

　　6、.對變送器清掃表面灰塵,用白膠布作好設備標簽貼至變送器表面

　　7、變送器送至校驗場所并放置2小時以上,待校驗。

　　3051壓力變送器的安裝：

　　準備工具：兩把活動扳手、一把防爆十字螺絲刀、驗漏液。

　　1、確認機柜間壓力變送器電源已卸載

　　2、確認變送器引壓管接頭與引壓管頭部無雜物，

　　3、將變送器安裝在支架上，用螺絲刀緊固固定螺絲

　　4、用活動扳手連接和固定壓力變送器引壓管接頭

　　5、用防爆十字螺絲刀卸開壓力變送器蓋板，按端子接線圖正確連接信號線

　　6、連通變送器供電電源

　　7、在站控室用HART通訊器進行零點和滿度調校

　　8、確認打開壓力變送器根部閥和進氣閥，關閉放空閥

　　9、用驗漏液檢查各連接件是否漏氣。

　　以下是網友相關提問：

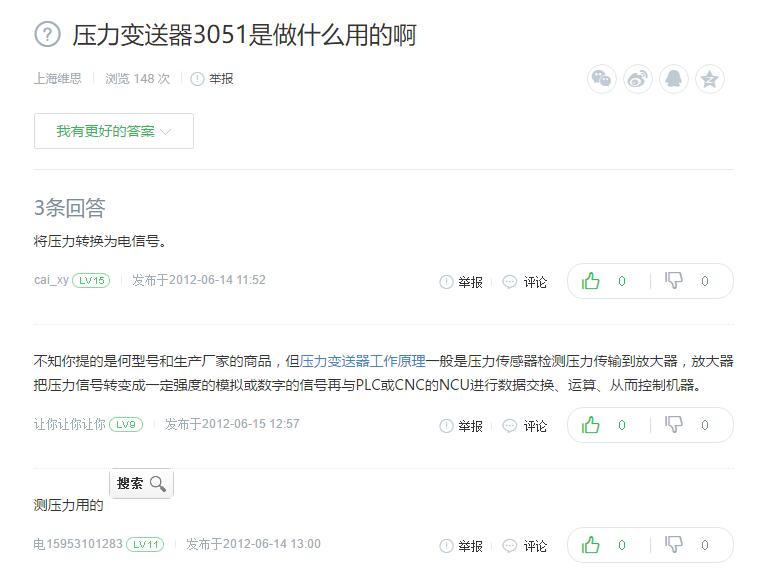

　　1、壓力變送器3051是做什么用的啊

　　將壓力轉換為電信號。知你提的是何型號和生產廠家的商品，但壓力變送器工作原理一般是壓力傳感器檢測壓力傳輸?shù)椒糯笃鳎糯笃靼褖毫π盘栟D(zhuǎn)變成一定強度的模擬或數字的信號再與PLC或CNC的NCU進行數據交換、運算、從而控制機器。測壓力用的。

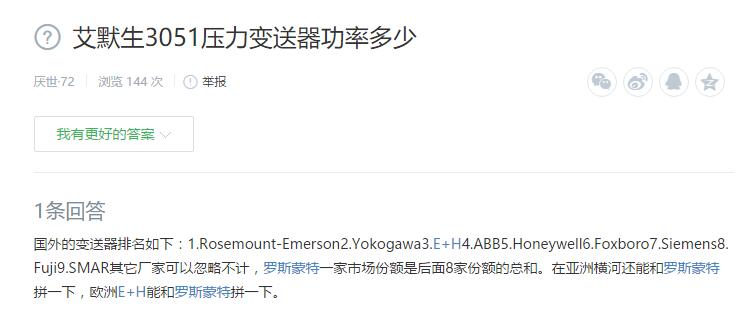

　　2、艾默生3051壓力變送器功率多少？

　　國外的變送器排名如下：1.Rosemount-Emerson2.Yokogawa3.E+H4.ABB5.Honeywell6.Foxboro7.Siemens8.Fuji9.SMAR其它廠家可以忽略不計，羅斯蒙特一家市場份額是后面8家份額的總和。在亞洲橫河還能和羅斯蒙特拼一下，歐洲E+H能和羅斯蒙特拼一下。
