橫河EJA310A絕對壓力變送器
一、產品簡介
橫河EJA310A絕對壓力變送器一共有BRAIN/ HART/ FF/PROFIBUS現場總線四種通訊協議供選擇。 EJA310A主要通過BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通訊，通過它們進行設定和監控等。
橫河EJA310A系列智能變送器具有可長期連續使用的高可靠性，在工業自動化過程中，是可靠安全的好幫手。
橫河EJA310A變送器的設計目的就是為了實現工業控制成本的最低化，利潤最大化，大大提高工控的效率以及穩定性，以其優異的性能獲得了進入200MW、300MW、600MW機組的認證；石油、化工等行業的認證書
二、橫河EJA310A絕對壓力變送器重要參數
參考精度：
a)量程大于X時：±0.15％或±0.2%（L膜盒）
± 0.075%HAC（高精度）
b)量程小于X時：±[0.1＋0.05×Ｘ／量程]％或±[0.15＋0.05×Ｘ／量程]％{Ｌ膜盒}
±[0.025＋0.05×Ｘ／量程]％{高精度型}
X取值：
| 膜盒 |
XKPa |
| L |
5.4 |
| M |
21.8 |
| A |
250 |

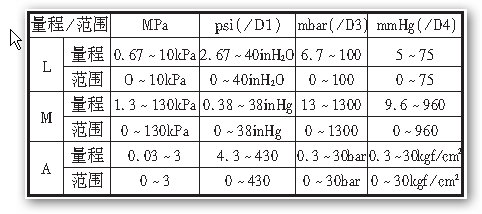

環境溫度： -40~85°C -30~80°C(帶LCD表頭） 接液溫度：-40~120°C(M和A膜盒） -40~120°C(L膜盒） 環境濕度：5~100%RH@40°C EJA310A絕對壓力變送器量程和范圍
| 應 用 |
類 型 |
型 號 |
膜 盒 |
量程(KPa abs) |
最大工作壓力(KPa) |
| 絕對壓力（真空） |
常規安裝 |
EJA310A |
L |
0.67-10 |
10 |
| M |
0.1.3-130 |
130 |
| H |
0.03-3MPa abs |
3000 |
|
橫河EJA310A絕對壓力變送器的規格
| |
EJA310A絕對壓力變送器 |
| L膜盒 |
M膜盒 |
A膜盒 |
| 測量范圍 |
0~10kPa abs
(0~2.95inHg abs) |
0~130kPa abs
(0~38inHg abs) |
0~3MPa
(0~430psia) |
| 測量量程 |
0.67~10kPa
(0.2~2.95inHg) |
1.3~130kPa
(0.38~38inHg) |
0.03~3MPa
(4.3~430psi) |
| 精度 |
±0.2% |
±0.15% |
±0.15% |
| 防護等級 |
IP67，NEMA 4X，和JIS C0920防浸型 |
| 防爆規格 |
FM，CENELEC ATEX，CSA，IECEx |
| 輸出信號 |
4~20mA DC或FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信 |
| 電源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 環境溫度 |
-40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (內藏指示器) |
| 過程溫度 |
M和A膜盒: -40~120℃ (-40~248℉) (普通型)
L膜盒: -40~100℃ (-40~212℉) (普通型) |
| 最大過壓 |
500kPa abs
(72psia) |
500kPa abs
(72psia) |
4.5MPa abs
(645psia) |
| 安裝 |
2-inch管安裝 |
| 接液部件材質 |
膜盒 |
SUS316L (膜片: 哈氏合金C-276) |
| 容室法蘭 |
SUS316 |
| 外殼 |
鋁合金或SUS316不銹鋼(可選) |
橫河EJA310A絕對壓力變送器-選型表
基本規格代碼：EJA310A-DMS5A-92NN
| 第1項：輸出信號 |
| -D |
4-20mA DC/帶數字通信（BRAIN協議） |
| -E |
4-20mA DC/帶數字通信（HART協議） |
| -F |
FF現場總線通訊 |
|
| 第2項：測量量程（膜盒） |
| M |
1.3-130KPa abs（9.6-960mmHg abs) |
| A |
0.03-3MPa abs（0.3-30kgf/cm2 abs) |
|
| 第3項：接液件材質 |
|
S
|
JIS SCS14A JIS SUS316L JIS SUS316 |
|
| 第4項：過程接口 |
| 0 |
無過程接頭（Rcl/4內螺紋在容室法蘭上） |
| 1 |
Rcl/4內螺紋過程接頭 |
| 2 |
Rcl/2內螺紋過程接頭 |
| 3 |
l/4NPT內螺紋過程接頭 |
| 4 |
l/2NPT內螺紋過程接頭 |
| 5 |
無過程接頭（1/4NPT內螺紋在容室法蘭上） |
|
| 第5項：螺栓和螺母材質 |
| A |
JIS SCM435 130KPa絕對壓力（960mmHg絕對壓力） 3MPa（30kgf/cm2絕對壓力） |
| B |
JIS SUS630 130KPa絕對壓力（960mmHg絕對壓力） 3MPa（30kgf/cm2絕對壓力） |
| C |
JIS SUH660 130KPa絕對壓力（960mmHg絕對壓力） 3MPa（30kgf/cm2絕對壓力） |
|
| 第6項：安裝方式 |
| -2 |
垂直配管連接，右邊高壓，上部安裝過程接頭 |
| -3 |
垂直配管連接，右邊高壓，下部安裝過程接頭 |
| -6 |
垂直配管連接，左邊高壓，上部安裝過程接頭 |
| -7 |
垂直配管連接，左邊高壓，下部安裝過程接頭 |
| -8 |
水平配管連接，右邊高壓 |
| -9 |
水平配管連接，左邊高壓 |
|
| 第7項：電氣接口 |
| 0 |
G1/2內螺紋一個電氣接口 |
| 2 |
1/2NPT內螺紋二個電氣接口，無盲塞 |
| 3 |
Pg13.5內螺紋二個電氣接口，無盲塞 |
| 4 |
M20內螺紋二個電氣接口，無盲塞 |
| 5 |
G1/2內螺紋二個電氣接口，盲塞一個 |
| 7 |
1/2NPT內螺紋二個電氣接口，盲塞一個 |
| 8 |
Pg13.5內螺紋二個電氣接口，盲塞一個 |
| 9 |
M20內螺紋二個電氣接口，盲塞一個 |
|
| 第8項：內藏顯示表 |
| D |
數字顯示表 |
| E |
數字顯示表帶測量范圍設置鈕 |
| N |
無 |
|
| 第9項：安裝托架 |
| A |
JIS SECC 2"管安裝（平托型） |
| B |
JIS SUS304 2"管安裝（平托型） |
| C |
JIS SECC 2"管安裝（L型） |
| D |
JIS SUS304 2"管安裝（L型） |
| N |
無 |
|
|
三、訂貨須知
1、確定校正范圍和單位
2、輸出模式和顯示模式廠家認定為”Liner"
3、顯示刻度和單位
分別指定 0 ~ 100%或實際刻度。需實際刻度時，請指定 “范圍和單位”。
刻度范圍：范圍的下限值及上限值的數值，須在-19999~19999的范圍內。
4、校正范圍的上下限制按訂貨注明
5、選擇動作方式(正或逆)(注)無指定的狀況下，出廠時設定為正向方式。
