差壓變送器與壓力變送器在同一種介質工況下【性能對比】
發布日期:2017-12-12 12:34
差壓變送器與壓力變送器在同一種介質工況下都有各自的性能與技術參數，下面小編就一一為您解析：
概述差壓變送器原理
金屬電容式遠傳差壓變送器
當差壓變送器與被測設備之間用毛細管連接即成為帶遠傳差壓變送器，是一種通過安裝在管道或容器上的遠傳裝置來感受被測壓力，該壓力經毛細管內的灌充硅油(或其它的液體)傳遞至變送器的主體，然后由變送器主體內的δ室和放大線路板，將壓力或差壓轉換4～20mA.DC信號輸出，與符合HART協議的手操器配合,可以相互通訊，進行設定和監控。
為了適應不同的需求，DP智能遠傳差壓變送器具有多種形式的遠傳裝置方式，主體結構與差壓變送器相同，廣泛應用于石油、化工、電力、食品、造紙、市政工程等行業。
差壓變送器性能參數
高溫下粘稠介質
易結晶的介質
帶有固體顆?；驊腋∥锏某恋硇越橘|
強腐蝕或劇毒性介質
可消除導壓管泄漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作。
連續精確測量界面和密度
遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況。
衛生清潔要求很高的場合
如食品、飲料和醫藥工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同批量介質的交叉污染。
差壓變送器有哪些具體特點
逐臺進行模擬“在線運行”考核，保證變送器在極限環境溫度、介質溫度和工作壓力(包括正壓或真空)下，穩定而可靠地工作。
采用“動態型面”遠傳膜片結構，超載后膜片不會受損；長期工作后精度不會發生變化。
選用全熔焊和剛性密封結構的灌充系統，根除了漏油現象的發生。
設計新穎的毛細管結合部件，使毛細管得到可靠的保護，在現場使用不易折斷。
品種、形式和尺寸多樣的遠傳裝置，以及豐富的灌充液種類，可以滿足各種不同場合的測量需要。
可提供各種特殊需要產品，包括高溫、高真空、快響應和不等長毛細管(差值≤4.5米)遠傳差壓變送器。
輸出信號：4～20MA.DC二線制(模擬)
二線制4～20mA直流信號上疊加數字信號，自定義選擇線性或開方輸出。(智能)

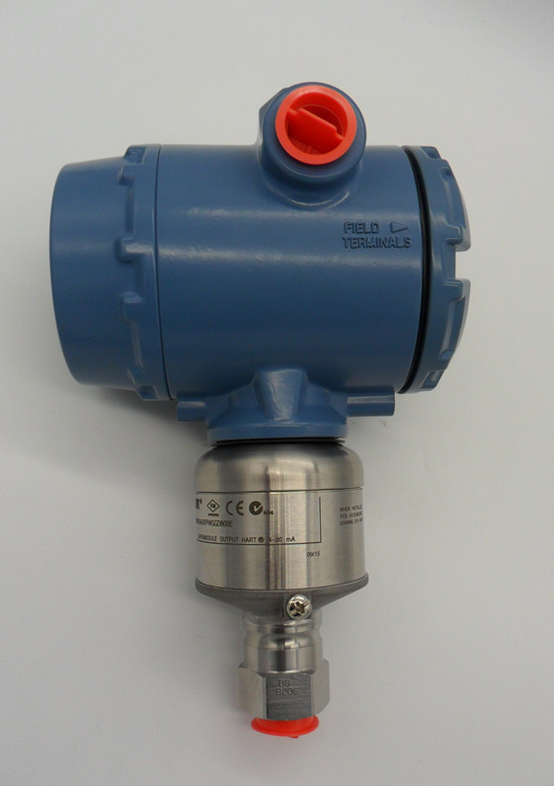

壓力變送器工作原理
當壓力信號作用于傳感器時，壓力傳感器將壓力信號轉換成電信號，經差分放大和輸出放大器放大，最后經V/A電壓電流轉換成與被測介質（液體）的液位壓力成線性對應關系的4-20mA標準電流輸出信號。主要技術參數 電源：24VDC 輸出4～20mA 二線制 零位可調范圍：±5%F.S 量程調節比：3：1以上 量程范圍：-100kPa～0～60MPa 負載特性：負載在0～600Ω內（24VDC供電）維持恒流輸出 隔爆型d Ⅱ BT4，本安型 ia Ⅱ CT5 過壓極限：2倍于以上限壓力 溫度范圍：過程：-20～60℃ 精度等級：±0.5% 穩定性：±0.2%F.S 重量：約1kg 特點分析
壓力變送器有哪些具體特點
● 精度高
● 量程、零點外部連續可調 擴散硅壓力變送器● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現最佳測量
●世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
折疊編輯本段應用領域
1、石油/石化/化工
*與節流裝置配套，提供精確的流量測量和控制。
*可測量管道和貯罐的壓力和液位。
2、電力/城市煤氣/其它公司事業
*要求高穩定度和高精度的測量等場所。
3、紙漿和造紙
*用于要求耐化學液體、耐腐蝕性液體之類的場所。
4、鋼鐵/有色金屬/陶瓷
*用于爐膛壓力測量等要求高穩定性，高精度測量等場所。
*用于在嚴格控制（溫度、濕度等）條件下要求穩定測量的場所。
5、機械/造船
壓力變送器性能參數
*用于在嚴格控制（溫度、濕度等）高精度條件下要求穩定測量的場所。
供電電源：12～45V.DC
負載特性：
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2
(標配精度為±0.2%，其他精度需要注明。)
量 程 比：10：1或100比1
阻 尼：通常可在0.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃(模擬放大器)
-29～75℃(數字/智能放大器)
-29～65℃(帶顯示表頭)
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
續言以上是差壓變送器與壓力變送器在不同的應用工況中都有各自的性能與特點，廠家在選擇差壓變送器與壓力變送器一定要多與廠方技術人員多多溝以免選錯型號回去不能用，
